窓のこと…5 ガラス2

(2018年03月15日)

3/17(土)

「~はじめてでも失敗しない~ 家創り 1stステップセミナー」

開催致します!!

まだ席に余裕がありますよ!!

********************

さぁ

窓のこと…も第5弾になりました!

そのうち本でも書けるような気がしてきました!!(笑)

(マニアックかな…)

おさらいしたい方はこちらを↓

3/7 窓のこと…1

3/8 窓のこと…2

3/11 窓のこと…3 窓枠について

3/13 窓のこと…4 ガラス1

前回は

ガラスの枚数と空気層の厚さによってガラスの性能って上がるのよね~

というお話をしました!!

今回は前回出てきましたワード

「日射遮蔽型」…日射を防ぐ

「日射取得型」…日射を入れる

周辺のお話をします!

言葉が似ているので

コンガラガラナイようにして下さいね!

(私も打ち間違えないようにしないと…)



第一回目で

窓に求められる性能・機能

のお話をしましたが

窓って…

夏は暑いので日差しを防ぎたい!!

でも冬はポカポカしたいので日差しを入れたい!!

でも窓って夏と冬で入れ替え出来ないよね…

という相反する性能を求めれれます

コレって一見「ムリだろ~!」って話なのですが

それでは始まらないので

何とか策を探す訳です!

基本的に窓の断熱性能が向上していくと

*勉強した方は既読ですが簡単に言うと樹脂枠にしガラスの枚数を増やし空気層も厚くとる等をする事です

熱が伝わりにくくなるので

ドンドン日射遮蔽型へ向かっていきます

すると

日射の取得が厳しくなるのですが

なぜ同じYKKのAPW430という窓に

日射遮蔽型と日射取得型が存在するのか?

そこで登場するのが

勉強されている方はご存知かもしれませんが

Low-Eガラス

というものです



Low-Eとは

Low Emissivity(ロー・エミシビティー)の略で

「低放射」という意味です!

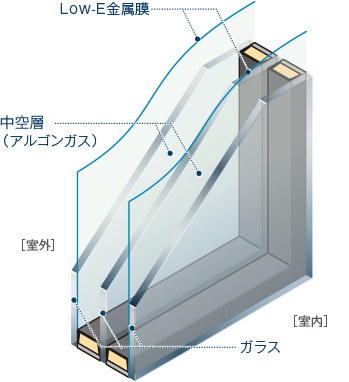

下の画像をご覧下さい

ダブルLow-E



















「Low-E金属膜」

と書いてありますが

イメージし易いように

フィルムが貼ってあるとか

コーティングしてあると思ってください

上の画像は「日射遮蔽型」の画像なのですが

Low-E金属膜が外側と内側のガラスにそれぞれ貼ってありますよね?

下位のグレードのガラスだと

外側にLow-E金属膜が貼ってあるのが

日射遮蔽型なのですが

APW430の場合は内外に貼ってあるので

更に日射遮蔽の効果を上げている訳です!

「ダブルLow-E」なんて言い方をします

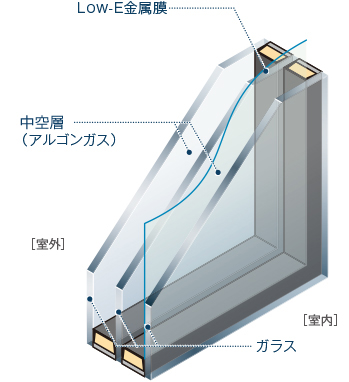

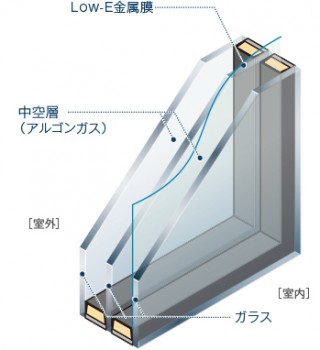

下の画像が日射取得型

シングルLow-E



















Low-E金属膜が内側だけにしか貼ってませんよね?

こちらはシングルLow-Eとなります

ガラス部分の熱還流率であらわすと

(数値が低いほうが熱を伝えにくい)

日射遮蔽型 0.65

日射取得型 0.95

となる訳です!

確かに違いますよね?

しかし

この0.3の差をどうみるか?

これ難しいところなんです…

違いはあるけど

元々どっちも日射の取得の面で考えれば不利なんですよね…

あとは

その現場の敷地条件にもよりますが

建物全体・性能等のバランスを見て

日射取得を優先した方が良い建物の時は

私の場合

あえてサッシのグレードを下げたりします!!

まぁ

これより話を進めてしまうと

窓の附属部材を含めて

複合的に解決していく

難しい内容なので

この辺のことはお客様が考える事ではなく

我々プロの領域ですので

安心してお任せ下さい!!

あっ

でも

「一級建築士」

なんて言っている人でも

この辺のことを知らない人も多いので

絶対にこういう事に得意な「プロ」に頼んで下さいね!!

じゃないと後悔しますよ!!



今日はもう一つ使い分けの話し

せっかく日射遮蔽型と日射取得型の違いがあるのですから

方位によって使い分けます!!

どういう事かと言うと

北側…日射の取得が期待できないので遮蔽型

(遮蔽というより熱を逃がさないため)

東西側…朝日と西日を防ぐためこれも遮蔽型

南側…当然冬の日射取得を期待したいので取得型

となります!!

どうです?

理にかなってるでしょ?

今日は建築実務者が読んでもためになる内容だな~

15年前の自分に教えてあげたい(笑)



もう少し窓のことを書くので

ついて来てくださいよ~~~
